0-10V/0-5V转4-20MA电流信号隔离器

目前，市场上的信号隔离器的隔离强度分为1000V@1分钟，1500V@1分钟，2000V@1分钟，500V@1分钟等几个级别。

2.精度：这是衡量一个信号隔离变送器质量的标尺。业内一般能做到量程的±0.2%、±0.5%。贝福科技品牌等能做到±0.1%。


3.温度系数：表示隔离器等仪表在环境温度发生变化时，精度的变化情况。 大多情况下用百分数表示(也有用单位250ppm/K表示的)，

 4.响应时间：表征信号隔离器的反应速度。
5.绝缘电阻：内部电源与外壳之间隔离直流作用的数值化表征。
6.负载电阻：反映了信号隔离器的带载能力。（贝福科技生产的超大电流驱动器，可以实现负载电流20MA、100MA、300MA、500MA、1A、2A、5A等超强的负载能力，在电磁阀、液压阀等种场合广泛使用。）

简单的一些应用： 转速传感器信号隔离、采集及变换， 汽车速度测量， 汽车ABS防抱死制动系统， 转速信号放大与整形， 地线干扰抑制， 电机转速监测系统， 速度测量与报警， 信号无失真变送和传输不同设备之间的电平转换， 编码器信号连接到PLC， 智能楼宇控制、安防工程等应用系统，工业自动化控制系统DI隔离器 ，工业现场信号隔离及长线传输， 设备运行监测， 传感器信号的测量 ，电机转速监测系统，地线干扰抑制， 光电开关等开关量信号采集等

一路输入两路输出模拟信号隔离分配器

（DIN12 IBF系列采用光耦隔离技术）

主要特性:

>>精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用

>>辅助电源：5V/12V/15V/24VDC 或者220VAC（范围±10%）

>>国际标准一路信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

>>二路输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力

>>全量程范围内极高的线性度（非线性度<0.2%）

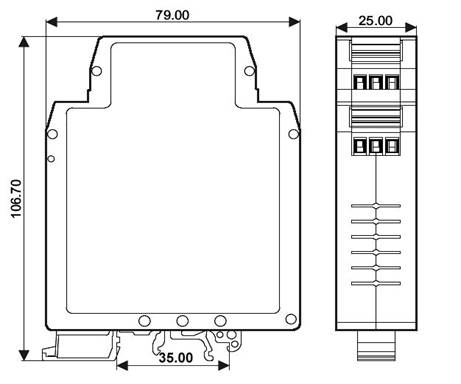

>>标准DIN35 导轨式安装（尺寸：106.7x79.0x25.0mm）

>>具有较强的抗电磁干扰和高频信号干扰能力

应用：

>>模拟信号数据隔离、采集和变换，信号分配器

>>隔离4-20mA或0-20mA信号传输

>>工业现场信号隔离及变换

>>信号长线无失真传输

>>仪器仪表信号收发

>>电力监控、医疗设备隔离

>>变频器信号隔离采集

>>PLC/FA 电机信号隔离控制

>>非电量信号变送

产品选型表：

DIN12-IBF - U(A)□ - P□ - O□

选型举例：

例1：输入信号:0-10V  供电电源:24V  输出两路信号:4-20ma  型号:DIN12-IBF-U2-P1-O1

例2：输入信号:0-10V 供电电源:12V   输出两路信号:0-10V   型号:DIN12-IBF-U2-P2-O5

例3：输入信号:0-3V  供电电源:24V   输出两路信号:4-20ma  型号:DIN12-IBF-Uz-P1-O14（Uz:0-3V）

产品绝对额定值：

Continuous Isolation Voltage（持续隔离电压）:3000VDC

Junction Temperature（工作温度）:+85℃

Storage Temperature （存贮温度）:+150℃

Lead Temperature   （焊接温度）:+300℃（10秒）

电源电压范围：±10%Vin

注意：如果超出上述范围，产品可能会引起永久性损坏。

通用参数

注: 电流输出型如果要求负载电阻500Ω,请另做注明

引脚定义：
